    Jak na montáž zábralí

    Jak namontovat nerezové zábradlí

    Montáž nerezového zábradlí můžete provést sami, a to i bez předchozích zkušeností. Tento článek vám poskytne podrobný návod, díky kterému se i začátečník může snadno naučit, jak sestavit zábradlí. Představené instrukce jsou aplikovatelné na všechny modely zábradlí z naší nabídky, přičemž je možné je s drobnými úpravami přizpůsobit konkrétnímu typu.

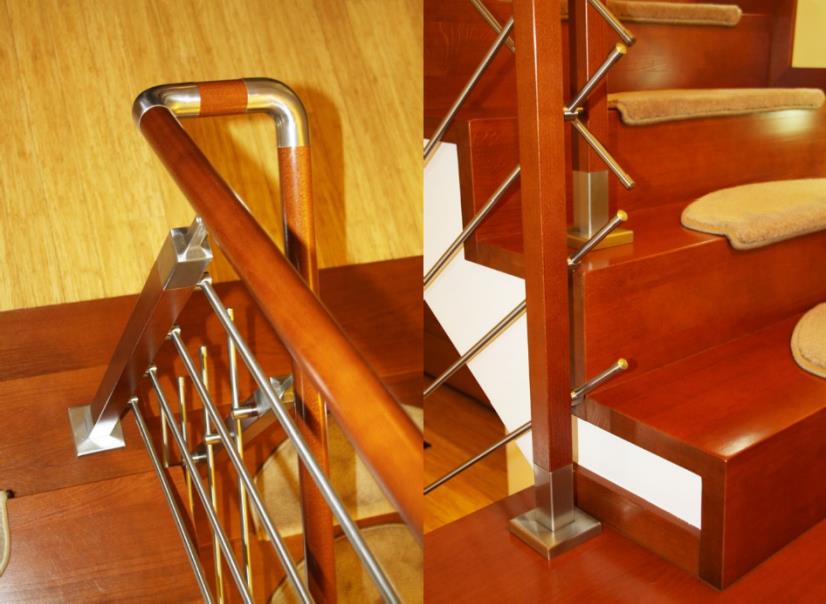

    V tomto návodu se zaměříme na montáž zábradlí u dvouramenného schodiště, které je oblíbené pro svou kompaktní velikost a efektivní využití prostoru.

    page1image45718848



    Zaměření schodiště

    Je důležité provádět měření na již dokončených schodech. Pro správné zaměření schodiště a odhad nákladů je zapotřebí mít půdorys s rozměry „od kraje ke kraji“. V závislosti na vybraném typu zábradlí dojde k rozdílnému rozmístění sloupků. V tomto návodu se zaměříme na standardní zábradlí s horizontálními výplněmi.

    Při instalaci zábradlí v veřejných budovách je také nutné brát v úvahu předepsané normy, které stanovují maximální povolenou vzdálenost mezi výplněmi na 120 cm, aby bylo zábradlí schváleno příslušnými úřady. Montáž zábradlí také sníží průchodnost schodiště přibližně o 8 cm.

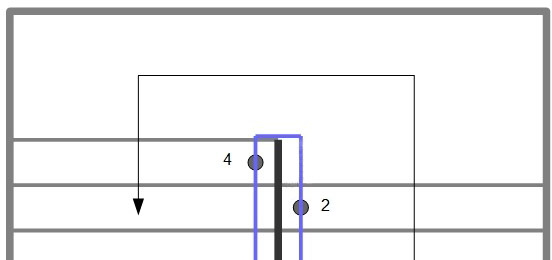

    Zde je půdorys našeho návodu:

    page2image45717184



    Výpis položek potřebných pro montáž

    SLOUPEK 7ks Odkaz na e-shop  sloupek
    MADLO PR. 42,4mm



    Délka -3m - 2ks

    Délka -1,5m - 1ks

    		 Odkaz na e-shop



    VÝPLŇ TRUBKA PR. 12mm





    Délka -3m - 8ks

    Délka -1,5m - 4ks

    		  Odkaz na e-shop  vypln
    ZÁSLEPKY VÝPLNĚ 12ks    Odkaz na e-shop

    drzak

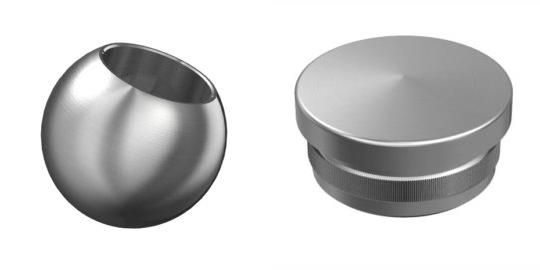

    ZÁSLEPKY MADLA 2ks  Odkaz na e-shop zaslepka
    ŠROUBKY 14ks Odkaz na e-shop sroubek

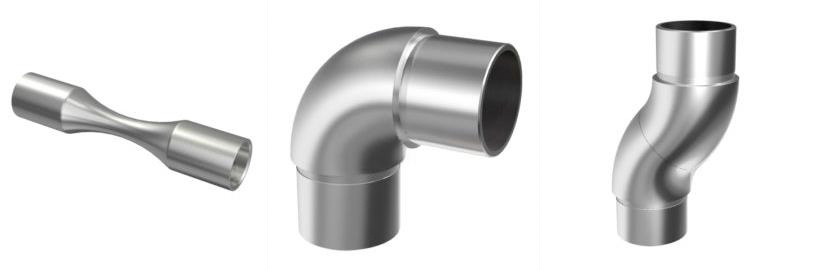

    KOLENA PRO MADLO 2ks Odkaz na e-shop Snímek obrazovky 2024-01-15 v 13.16.38 1
    OHÝBACÍ SPOJ PRO TRUBKY 4ks Odkaz na e-shop Snímek obrazovky 2024-01-15 v 13.25.39



    Samotná montáž

    Instalace zábradlí typicky zahrnuje následující kroky, přičemž pro lepší přehlednost jsou sloupky označeny čísly od 1 do 8:

    page4image45636304

    Krok jedna

    •  Začněte s dvojicí sloupků (1) a (2): Tyto sloupky budou vzájemně spojeny pomocí trubek o průměru 12 mm.
    •  Instalace trubek: Protáhněte jednu trubku skrz úchyty umístěné na stejných místech obou sloupků.
    •  Položení konstrukce u schodiště: Umístěte sloupky na okraj schodiště. Doporučená vzdálenost od okraje sloupku je 2 až 4 cm, odečteno od tloušťky soklu.
    •  Označení pro vrtání: Použijte značkovač, proložte ho skrz otvory v trubkách a označte tři body na schodišti, kde budete vrtat pro upevnění sloupků.
    •   Vrtání a instalace sloupků: Vrtejte díry na označených místech a následně namontujte sloupky podle pokynů. Je důležité, aby sloupky byly kolmé a pevně utažené.



     Krok dva

    • Nasadit madlo (průměr 42,4 mm): Madlo se nasadí na sloupky (1) a (2).
    • Dočasné zafixování madla: Použijte izolační pásku k dočasnému zafixování madla na sloupcích.
    • Demontáž trubky: Odstranění dříve vložené trubky o průměru 12 mm.
    • Nasaďte madlo o pr. 42,4mm na sloupky (1) a (2) a dočasně je zafixujte izolační páskou. Dříve vložená trubka o pr. 12mm je demontována.

    Krok tři

    Pro umístění a instalaci středového sloupku postupujte takto:

    • Umístění sloupku na střed: Sloupek s podporou pro madlo umístěte tak, aby dokonale zapadal do již připravené konstrukce sloupků.
    • Zajištění svislosti sloupku: Při montáži se ujistěte, že sloupek je perfektně svislý.
    • Označení pro vrtání: Použijte otvory v montážní desce sloupku jako šablonu pro označení míst, kde budete vrtat.
    • Vrtání a instalace sloupku: Navrtejte otvory podle označení a následně sloupek nainstalujte.

    Důležité je dodržovat přesnost při označování a vrtání, aby byl sloupek pevně a správně umístěn.

    page4image45700800

    Krok čtyři

    Kroky 1-3 opakujeme pro sloupky (4), (5) a (6).

    Krok pět

    V současné fázi projektu, kde máte nainstalováno šest sloupků s dočasně umístěným zábradlím, je čas spojit trubku v mezipatře. Klíčové kroky:

    • Zohlednění uspořádání mezipatra: Při spojování trubky dbejte na specifické uspořádání a potřeby daného mezipatra.
    • Spojení trubky: Provádějte spojení trubky s ohledem na umístění a orientaci sloupků.

    Tento krok je důležitý pro zajištění funkčnosti a estetiky celého zábradlí.

    Varianta A

    page5image45715728

    page5image45722384

    Varianta B

    page5image45713024










    page6image45642544























    Pro spojení trubek zábradlí na mezipatře podle varianty A a B postupujte následovně:

    1. Výběr kolen:
    - Varianta A: Použijte dvě kolena o 90° (typ 17.0305.242.12).
    - Varianta B: Použijte dvě otočná kolena o 360° (typ 17.0791.242.12).

    2. Příprava spojení:
    - Zkontrolujte, že trubky zábradlí se na mezipatře stýkají na stejné úrovni.

    3. Měření a řezání trubky:
    - Po zasunutí kolen změřte vzdálenost mezi nimi.
    - Odřízněte kus trubky o průměru 42,4 mm v naměřené délce.

    4. Montáž na sucho:
    - Nejprve spojte všechny komponenty bez finálního upevnění, abyste ověřili správnost rozměrů a polohy.

    5. Označení polohy:
    - Jakmile se vám podaří vše správně spojit, označte polohu trubek a kolen vůči všem sousedním komponentům pomocí značkovače.

    Tímto způsobem zajistíte, že všechny části zábradlí budou správně umístěny a připraveny pro finální montáž.

    Krok šest

    Změřte délku úseku trubky od sloupku (4) a přiloženým kolenem. Rozměr si zaznačte.

     page6image45639424 page6image45639216

    Krok sedm

    Pro přišroubování madla ke sloupkům a řešení úzkého mezipatra podle varianty A postupujte následujícím způsobem:

    • 1. Označení míst pro šrouby:
      - Na sloupcích (1), (2) a (3) označte místa, kde budou přišroubovány podpěry zábradlí.
    • 2. Demontáž madla:
      - Odstraňte madlo ze sloupků.
    • 3. Vrtání otvorů:
      - Použijte vhodný vrták pro vyvrtání otvorů v místech, která jste označili na sloupcích.
    • 4. Montáž madla:
      - Madlo přišroubujte ke sloupkům pomocí šroubů o velikosti 5x12 mm.
    • 5. Řešení úzkého mezipatra v variantě A:
      - Pokud je mezipatro příliš úzké na umístění trubky, použijte 360° otočné klouby, aby bylo možné madlo správně instalovat.

    Tento postup zajistí, že madlo bude pevně přišroubováno a že se dokážete vypořádat s omezením prostoru v určitých variantách instalace.

    Krok osm

    Pro přesunutí madla a jeho připojení k poslední části v nižším ramenu postupujte takto:

    • Přesunutí madla:
      - Přemístěte madlo na sloupky (4), (5) a (6). Ujistěte se, že je umístěno na místě, kde se bude pravděpodobně spojovat s poslední částí v nižším ramenu.
    • Instalace 90° ohybu:
      - Do madla vložte 90° ohyb, aby se mohlo přesně a správně spojit s částí v nižším ramenu.

    Tímto způsobem zajistíte, že madlo bude správně orientováno a připraveno k finálnímu spojení s nižším ramenem zábradlí.

    Krok devět

    Přejdeme nyní k umístění sloupků (7) a (8).

    page7image45729616   page7image45735440
    page8image46119968

    Umístěte sloupky na své pozice, zároveň musí být spojené výplní. Spojte dvojici sloupků pomocí ohýbací spojky, aby vznikla poloha, v níž je ohyb 90°. Zaznačte opět pozici puků sloupku (7) a (8) jako při ostatních sloupcích.

    Krok deset

    Pomocí značkovače označte polohu kolena k sousedním trubkám.

    Krok jedenáct

    Na sloupcích (4), (5) a (6) označte polohu přišroubování ke sloupkům. Více krok sedm. Ve spodní části zařízněte madlo o naměřenou délku z kroku šest.

    Krok dvanáct
    Připevníme sloupky (7) a (8).

    Krok třináct

    Sestavíme celé zábradlí, ale pouze na sucho.

    Krok čtrnáct

    Na sloupcích (7) a (8) označte místa k přišroubování madla. Madlo připravte k montáži. Poté jej připevněte k sloupkům. Madlo 42,4mm nyní zaslepte záslepkou 17.5729.242.12 na tomto konci a nyní i na spodním konci.


    page8image45717392

    Krok patnáct

    Nyní všechny přišroubované trubky pr. 42,4mm a příslušná kolena slepíme. Nyní tak získáváme celou strukturu našeho zábradlí.

    Krok šestnáct

    Trubky výplně pr. 12mm zaslepíme na začátku i konci zábradlí. Záslepky: 17.0221.012.12.

    Krok sedmnáct

    Zábradlí je nutno očistit pomocí čističe na nerez, např. BERNER. Tímto jsme dokončili montáž našeho zábradlí.

    Shrnutí k samostatnému sestavení nerezového zábradlí

    Jak se ukázalo, k instalaci zábradlí je třeba trpělivost a přesnost. K dosažení uspokojivého výsledku jezapotřebí mít vhodné nástroje, znalosti a hlavně čas. Abychom splnili vaše očekávání, máme k dispozici mnoho prostředků.
