Držák plochého madla pro montáž na sklo , Nerez AISI 304, broušený

Detailní popis produktu

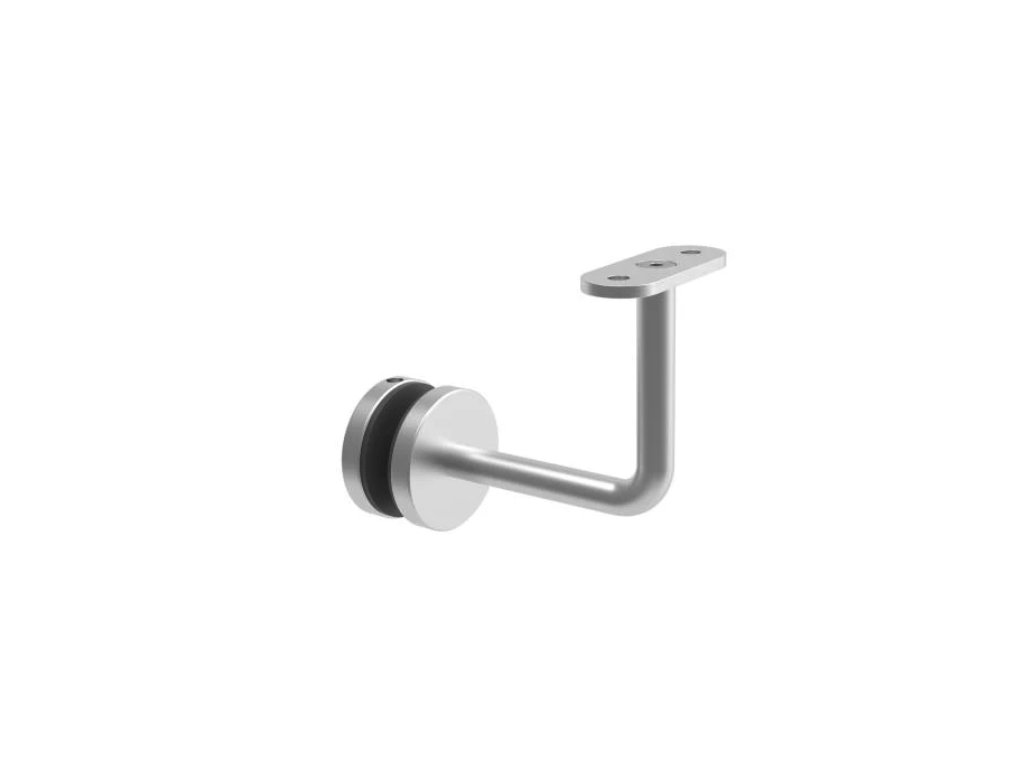

Nerezový držák madla z nerezové oceli AISI 304, určený pro upevnění madla na skleněnou výplň. Konstrukce držáku je pevná, bez možnosti nastavení sklonu madla, a zajišťuje stabilní a bezpečné uchycení.
Kotvení na sklo je řešeno montážním spojem s upínací přírubou, vhodným pro různé tloušťky skla. Madlo je k držáku uchyceno pomocí montážního spoje.
Brusný povrch dodává držáku moderní vzhled a zajišťuje jeho dlouhou životnost při použití v interiéru i exteriéru.

Parametry

• Materiál: Nerez AISI 304

• Povrchová úprava: Brus

• Madlo: flat

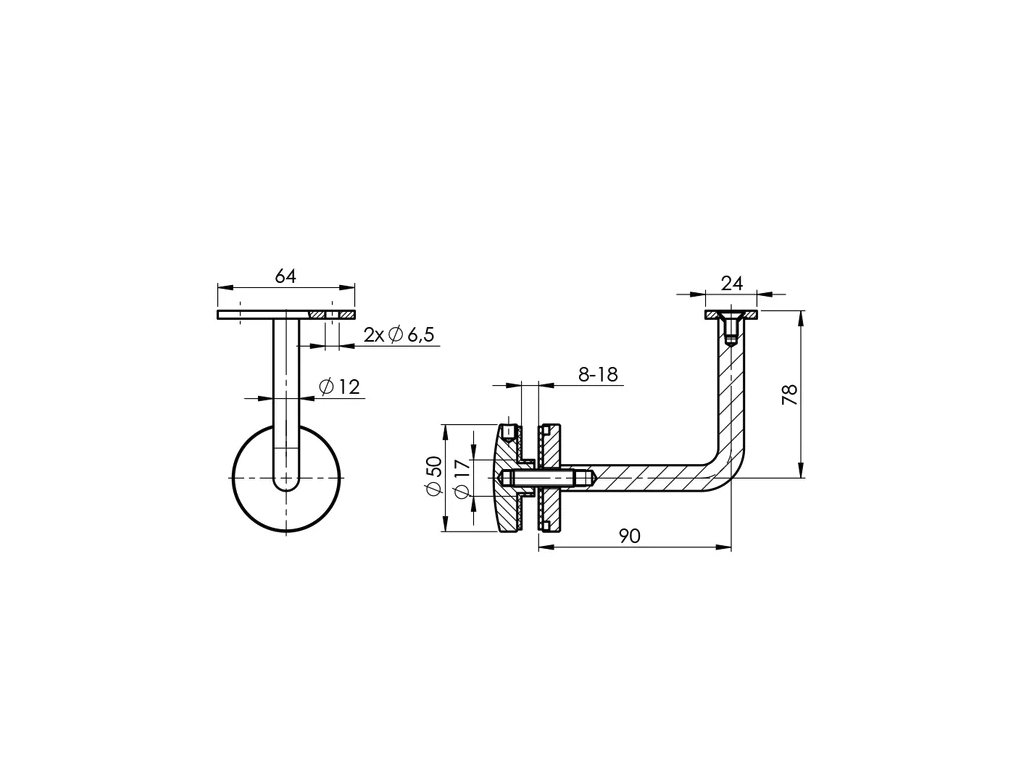

Rozměry a technické údaje (dle výkresu)

• Šířka horní plochy pro madlo: 64 mm

• Hloubka horní plochy: 24 mm

• Otvor pro uchycení madla: 2× Ø 6,5 mm

• Průměr nosného ramene: Ø 12 mm

• Vzdálenost od skla k ose madla: 90 mm

• Výška držáku: 78 mm

• Průměr upínací příruby na sklo: Ø 50 mm

• Průměr spojovacího prvku: Ø 17 mm

• Tloušťka skla: 8–18 mm
