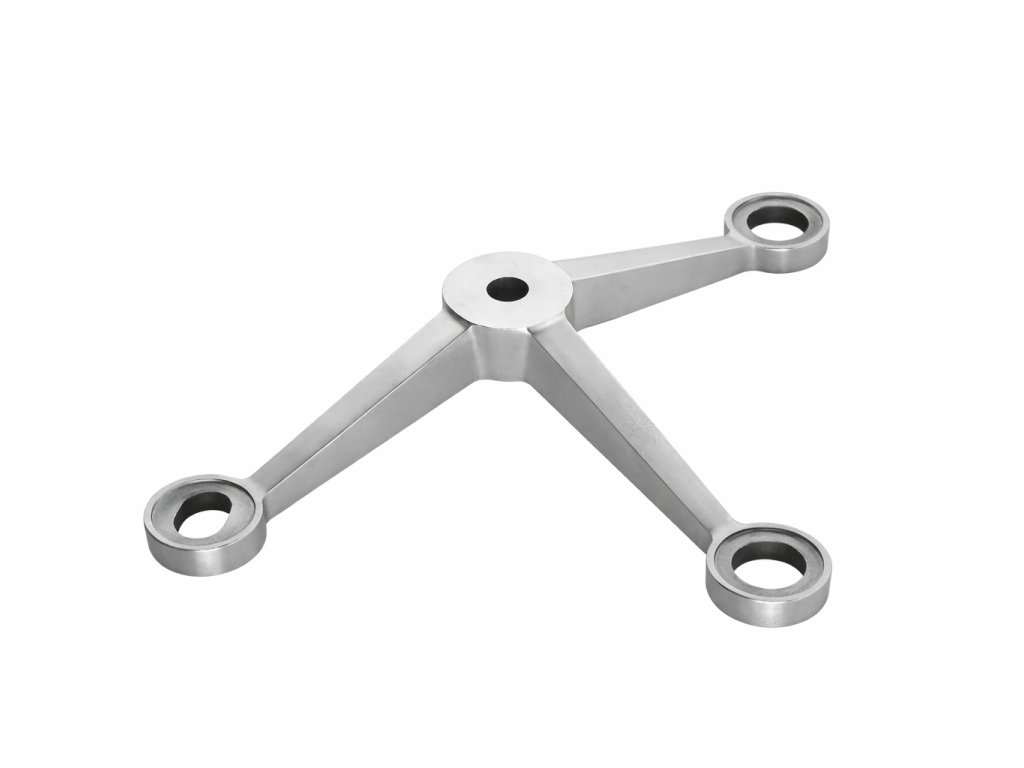

Nerezový držák skla SPIDER, Nerez AISI 304, brus

Detailní popis produktu

Úchyt skla typu spider z kvalitní nerezi AISI 304 v provedení brus. Určen pro bodové kotvení skleněných fasád a konstrukcí s požadavkem na otvory ve skle. Robustní konstrukce zajišťuje vysokou pevnost a dlouhou životnost i při zatížení větrem.

Parametry

Typ: Úchyt skla – spider
Materiál: Nerezová ocel AISI 304
Povrchová úprava: Brus
Počet ramen: 4
Otvor ve skle: Ano

Rozteč ramen (střed–střed): 200 mm
Celkový rozměr (šířka × výška): 200 × 200 mm
Průměr talíře: Ø 42 mm
Průměr osazení: Ø 36 mm
Průměr otvoru ve skle: Ø 24 mm
Průměr středového čepu: Ø 19 mm
Průměr středového těla: Ø 42 mm
Průměr osy ramene: Ø 37 mm
Tloušťka uchycení skla: 12 mm
Délka středového těla: 18 mm
Odsazení ramene: 50 mm
Šířka ramene: 26 mm
Vzdálenost osazení od hrany: 18 mm

Přípustné axiální zatížení ramene (vítr): 2100 N
Radiální zatížení (hmotnost skla): 1000 N
