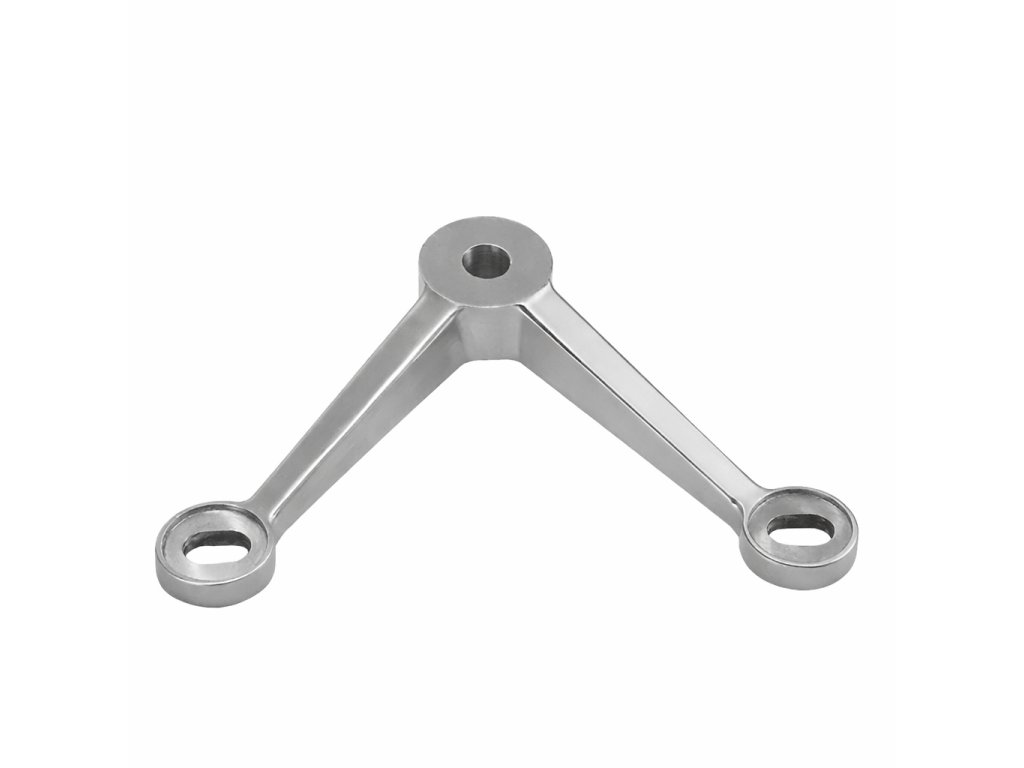

Držák spider, Nerez AISI 304, brus

Detailní popis produktu

Držák spider z kvalitní nerezi AISI 304 v provedení brus. Určen pro bodové uchycení skleněných konstrukcí s požadavkem na otvory ve skle. Konstrukce zajišťuje vysokou pevnost a stabilitu při zatížení větrem i hmotností skla a je vhodná pro interiér i exteriér.

Parametry

Typ: Držák skla – spider
Materiál: Nerezová ocel AISI 304
Povrchová úprava: Brus
Počet ramen: 2
Otvor ve skle: Ano
Použití: Bodové kotvení skla

Rozteč horních bodů (střed–střed): 200 mm
Výška ke spodnímu bodu: 100 mm
Průměr talíře: Ø 42 mm
Průměr osazení: Ø 36 mm
Průměr otvoru ve skle: Ø 24 mm
Průměr středového čepu: Ø 19 mm
Průměr středového těla: Ø 42 mm
Průměr osy ramene: Ø 37 mm
Tloušťka uchycení skla: 12 mm
Délka středového těla: 18 mm
Odsazení ramene: 50 mm

Přípustné axiální zatížení ramene (vítr): 2100 N
Radiální zatížení (hmotnost skla): 1000 N
