Nastavitelná podpora zábradlí s O48,3 mm pro montáž na sklo - Nerez AISI 316, broušený

Detailní popis produktu

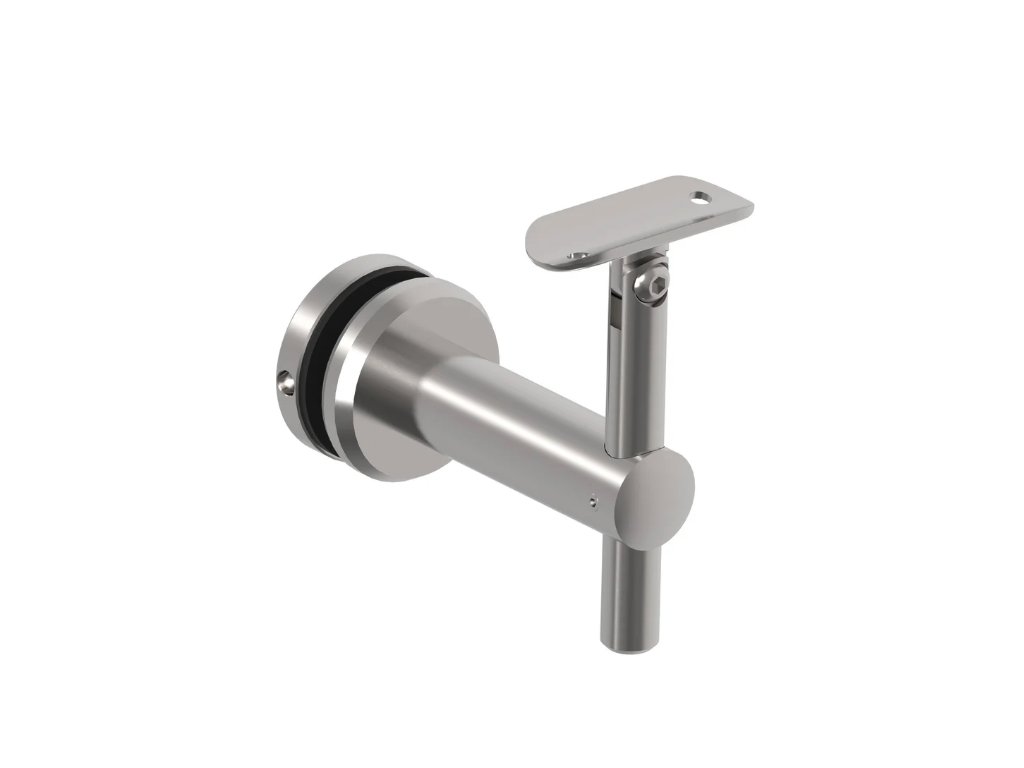

Pevný držák madla z nerezové oceli AISI 316, určený pro upevnění kulatého madla na skleněnou výplň zábradlí. Držák je konstruován bez možnosti nastavení sklonu madla, což zajišťuje stabilní a bezpečné uchycení.
Kotvení držáku na sklo je řešeno montážním spojem s upínací přírubou, vhodným pro různé tloušťky skla. Madlo je uchyceno pomocí montážního spoje.
Brusný povrch dodává držáku moderní vzhled a zvyšuje jeho odolnost pro použití v interiéru i exteriéru.

Parametry

• Materiál: Nerez AISI 316

• Povrchová úprava: Brus

• Madlo: Ø 48,3 mm

• Kotvení: Na sklo

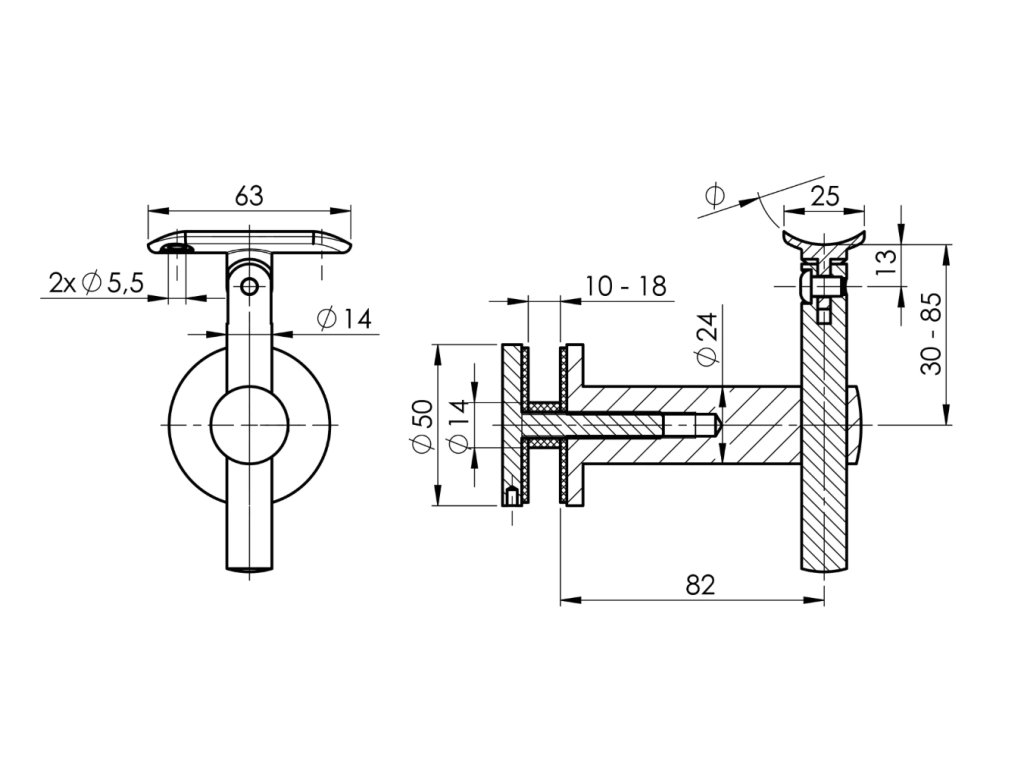

Rozměry a technické údaje (dle výkresu)

• Šířka horní plochy držáku: 63 mm

• Hloubka horní plochy: 25 mm

• Otvory pro uchycení madla: 2× Ø 5,5 mm

• Průměr nosného ramene: Ø 14 mm

• Průměr svislého těla držáku: Ø 24 mm

• Vzdálenost osy madla od skla: 82 mm

• Celková výška držáku: 30–85 mm

• Průměr upínací příruby na sklo: Ø 50 mm

• Tloušťka skla: 10–18 mm
