Držák madla D48,3 mm na sklo, Nerez AISI 304, broušený

Detailní popis produktu

Pevný držák madla z nerezové oceli AISI 304, určený pro upevnění kulatého madla na skleněnou výplň zábradlí. Držák je konstruován bez možnosti nastavení sklonu madla, což zajišťuje stabilní a pevné uchycení.
Kotvení držáku na sklo je řešeno montážním spojem s upínací přírubou, vhodným pro různé tloušťky skla. Madlo je k držáku připevněno pomocí montážního spoje.
Brusný povrch dodává držáku čistý a moderní vzhled a zajišťuje jeho dlouhou životnost při použití v interiéru i exteriéru.

Parametry

• Materiál: Nerez AISI 304

• Povrchová úprava: Brus

• Madlo: Ø 48,3 mm

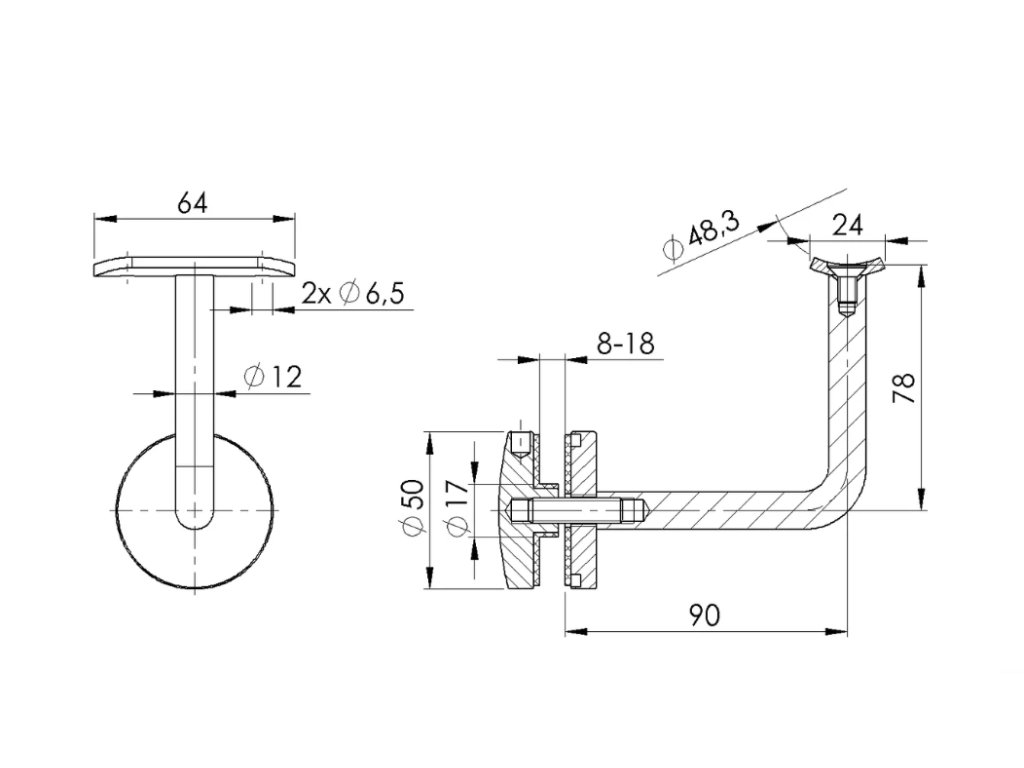

Rozměry a technické údaje (dle výkresu)

• Šířka horní plochy držáku: 64 mm

• Hloubka horní plochy: 24 mm

• Otvory pro uchycení madla: 2× Ø 6,5 mm

• Průměr nosného ramene: Ø 12 mm

• Vzdálenost osy madla od skla: 90 mm

• Celková výška držáku: 78 mm

• Průměr upínací příruby na sklo: Ø 50 mm

• Průměr spojovacího prvku: Ø 17 mm

• Tloušťka skla: 8–18 mm
